Là ứng dụng tại trạm cân được thiết kế giúp kiểm soát tải trọng phương tiện và điều khiển các thiết bị tại trạm cân. Phần mềm thu thập các thông tin, dữ liệu của phiên cân mỗi lần xe qua trạm. VVA-WIMCONTROL tuân thủ theo quy định tại thông tư 46/2016/TT- BGTVT, làm căn cứ ra quyết định cảnh báo xe quá tải và mức quá tải của xe so với giới hạn tải trọng cầu đường. Tất cả các thông tin, hình ảnh, video về phiên cân và phương tiện vi phạm về tải trọng, đều sẽ được truyền và lưu trữ tại phần mềm Trung tâm theo thời gian thực. Ngoài ra, ứng dụng VVA-WIMCONTROL hỗ trợ tiếng Việt và đáp ứng đầy đủ các yêu cầu quy trình nghiệp vụ KTTTX tại Việt Nam theo quy định. Đặc biệt, khi mất kết nối với Trung tâm, phần mềm vẫn duy trì hoạt động bình thường và Có khả năng kết xuất hoặc in phiếu cân theo mẫu quy định hiện hành.

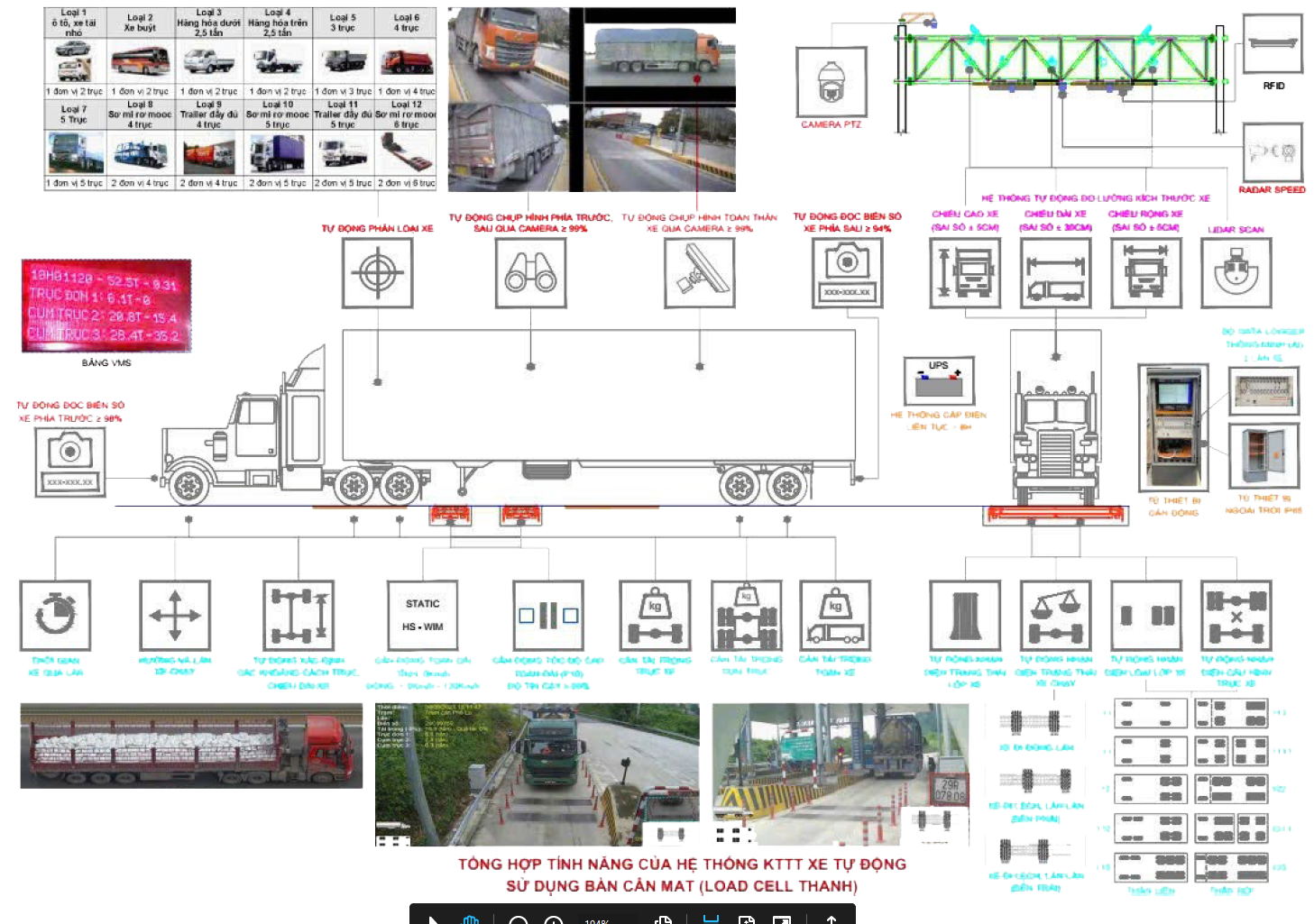

Mô hình tổng quan hệ thống cân động
I. Các tính năng của hệ thống phần mềm
|
Phần
mềm thu thập dữ liệu tại làn |
Phần
mềm xử lý dữ liệu và điều khiển |
|
•ID của trạm kiểm soát tải trọng xe •Số hiệu làn •Hình ảnh xe đi vào
vùng cân •Hình
ảnh xe đi ra vùng cân •Loại xe (Xe thân liền/xe tổ hợp) •Biển số trước của
phương tiện đối với xe thân liền •Biển số trước và biển
số sau đối với xe thân rời (Xe tổ hợp) •Số lượng trục xe, khoảng
cách giữa các trục/cụm trục xe ô tô •Tổng tải trọng và tải
trọng từng trục đơn/cụm trục của xe •Vận tốc xe qua cân/
chiều lưu thông qua cân •Thời gian xe qua cân của
phương tiện ô tô đi qua vùng cân •Cảnh báo nếu xe đi lệch
khỏi vùng cân : lệch trái, lệch phải, xe đingoài bàn cân trái, xe đi ngoài
bàn cân phải. •Chiều
dài cơ sở |
•Xác
định làn cân mà phương tiện lưu thông qua •Phân
tích tổng hợp các chỉ tiêu cân đo ở khu vực đo lường tạitrạm cân như tải trọng
trục, cụm trục, tổng tải trọng trục •Từ
thông tin biển số xe thu thập được từ phần mềm đọc biển số,thực hiện ghép dữ
liệu biển số và hình ảnh xe lưu thông qua làncân với thông tin cân tải trọng
của xe •Tự
động tính toán giới hạn tải trọng cầu đường của xe theo quyđịnh tại Thông tư
46/2016/TT-BGTVT •Tự
động tính toán so sánh tải trọng xe với giới hạn tải trọng cầuđường để làm
căn cứ ra quyết định cảnh báo xe quá tải và mứcquá tải của xe so với giới hạn
tải trọng cầu đường •Điều
khiển hệ thống đèn tín hiệu, biển báo VMS hiển thị thôngtin xe quá tải •Truyền
thông tin, dữ liệu về phần mềm tại Trung tâm theo thờigian thực •Bảo
mật hệ thống: Bảo mật cơ sở dữ liệu lưu trữ theo nhiều cấp |
II. Phầm mềm quản lý hệ thống cân động tại trung tâm TMC
Là phần mềm ứng dụng tại trung tâm hỗ trợ đơn vị vận
hành thực hiện các nghiệp vụ quản lý, giám sát các hệ thống kiểm soát cân tải
trọng xe. Phần mềm có chức năng thu thập dữ liệu từ các trạm cân và các dữ liệu
khác (nếu cần) về trung tâm để kiểm soát tải trọng phương tiện. Tất cả các bản
tin dữ liệu đóng gói từ phần mềm điều khiển cân tại trạm sẽ được thu thập, quản
lý và lưu trữ tại CSDL của Trung tâm giám sát.
Phần mềm thực hiện kết nối và đồng bộ dữ liệu với cơ quan Đăng kiểm để truy vấn các thông tin đăng kiểm của xe định danh bằng biển số trong CSDL cục bộ đã lưu của phần mềm, sau đó sẽ tính toán, đưa ra kết luận về quá tải và in thông tin phiếu cân theo mẫu Quyết định số 794/QĐ-TCĐBVN ngày 30/3/2020 của Tổng Cục Đường bộ Việt Nam nay là Cục Đường Bộ Việt Nam. Các thông tin, dữ liệu về phiên cân được cung cấp đầy đủ và lưu trữ vào hồ sơ vụ việc vi phạm hành chính được quy định tại Khoản 2, Điều 14 của Nghị định 135/2021/NĐ-CP bao gồm: Phiếu cân, hình ảnh và video xe đi qua làn cân. Phần mềm cũng cung cấp thư viện API cho phép kết nối và trao đổi thông tin với Cổng thông tin kiểm soát tải trọng xe của Cục Đường bộ Việt Nam và các hệ thống khác.
|
Phân
hệ thập dữ liệu |
Phân
hệ thu thập dữ liệu đăng kiểm |
Phân
hệ Báo cáo và Giám sát |
|
Có chức năng thu thập dữ
liệu từ trạm cân và các dữ liệu khác (nếu cần) về trung tâm kiểm soát tải trọng.
Có chức năng thu thập các bản tin dữ liệu đóng gói từ phần mềm Thu thập tải
trọng tại trạm, bao gồm: • ID của trạm kiểm soát
tải trọng xe • Số hiệu làn • Hình ảnh xe đi vào
vùng cân; Hình ảnh xe đi ra vùng cân; • Loại xe (Xe thân liền/xe
tổ hợp) • Biển số trước của
phương tiện đối với xe thân liền; • Biển số trước và biển
số sau đối với xe thân rời (Xe tổ hợp); • Số lượng trục xe, khoảng
cách giữa các trục/cụm trục xe ô tô • Tổng tải trọng và tải
trọng từng trục đơn/ cụm trục của xe; • Vận tốc xe qua cân/
chiều lưu thông qua cân • Thời gian xe qua cân
của phương tiện ô tô đi qua vùng cân; • Cảnh báo nếu xe đi lệch
khỏi vùng cân: lệch trái, lệch phải, xe đi ngoài bàn cân trái, xe đi ngoài
bàn cân phải. • Chiều dài cơ sở • Giới hạn tải trọng cầu
đường của xe • Kết luận xe có quá tải
trọng cầu đường và quá tải bao nhiêu phần trăm. • Phát hiện xe chở quá
khổ( Dài x Rộng x Cao) khi kết hợp kèm hệ thống
đo lường kích thước xe ( Tính năng nâng cao) |
•
Tự động truy vấn thông tin đăng kiểm của xe định danh bằng biển số trong CSDL
cục bộ đã lưu của phần mềm. •
Tự động truy vấn thông tin đăng kiểm của xe thông qua định danh biển số từ
API do Cục đăng kiểm cung cấp đối với xe chưa có thông tin cơ sở dữ liệu đăng
kiểm cục bộ. •
Tự động lưu thông tin đăng kiểm của xe, đối với xe chưa lưu thông tin đăng kiểm
trong CSDL. |
Phân
hệ báo cáo và giám sát có chức năng giám sát tinh hình cân tải
trọng tại trạm cân. Thông tin tải trọng được cập nhật trực tuyến
và theo thời gian thực thông qua giao diện Webportal (triển khai
trên Web Server). Báo cáo thống kê được tích hợp trên các giao
diện giám sát. Báo cáo thống kê được thực hiện theo nhiều tiêu
chí khác nhau. Phân
hệ báo cáo và giám sát có các tính năng cơ bản như sau: •
Cho phép giám sát hoạt động trạm 24/7 •
Cho phép người dùng có thể xem được trên các loại thiết bị cầm tay
như: laptop, máy tính bảng. •
Hỗ trợ giám sát trực tuyến thông tin xe qua cân. •
Tự động cảnh báo các xe vi phạm trọng tải. •
Tra cứu lịch sử xe qua trạm cân theo khoảng thời gian, theo biển số,
theo dấu hiệu vi phạm •
Hiển thị thông tin giám sát xe chi tiết đến từng trục với hình ảnh và
biểu đồ trực quan •
Cung cấp nhiều báo cáo, thống kê như: Báo cáo thống kê lưu lượng
xe qua trạm, báo cáo tổng hợp trạm cân, báo cáo tổng hợp vi
phạm, biểu đồ vi phạm toàn tuyến, báo cáo lưu lượng xe qua làn. •
Tra cứu dữ liệu lịch sử cân xe theo thời gian. •
Tra cứu dữ liệu lịch sử cân xe theo theo mức độ vi phạm tải trọng •
Tra cứu dữ liệu lịch sử cân xe theo biển số •
Tra cứu dữ liệu lịch sử cân xe theo làn •
Tra cứu dữ liệu lịch sử cân xe theo trạm •
Tra cứu dữ liệu lịch sử cân xe theo điều kiện tổng hợp •
Xuất file excel thông tin các xe tìm được trong tra cứu. |
|
Phân hệ tính toán và đưa
ra kết luận về quá tải in phiếu cân |
Phân
hệ hậu kiểm |
Phân
hệ đo lường kích thước xe và xác định trục xe ( Tính năng nâng
cao) |
|
• Tự động áp các thông
tin đăng kiểm của xe vào mẫu phiếu cân 1A theo Quyết định số
794/QĐ-TCĐBVN ngày 30 tháng 3 năm 2020 của Tổng Cục đường bộ Việt Nam nay là
Cục Đường bộ Việt Nam. • Trong quá trình hậu
kiểm mà người hậu kiểm thay đổi thông tin biển số trước/sau hoặc xe xi téc chở
chất lỏng thì in ra phiếu cân theo quy định. • Tự động tính toán khối
lượng hàng hóa chuyên chở và khối lượng hàng hóa kéo theo
đối với xe đầu kéo để đưa ra kết luận xe có vi phạm chở quá hàng hóa CCCP
tham gia giao thông được ghi trong Giấy kiểm định của xe tải hoặc kéo theo quả
khối lượng hàng hóa được phép kéo theo được quy định trong Giấy kiểm định của
xe đầu kéo và vượt quá bao nhiêu phần trăm. • In phiếu cân hoàn chỉnh. |
•
Kiểm tra lại thông tin biển số trước và biển số sau và xác nhận hoặc
sửa lại lại theo hình ảnh và video xe đi qua cân đối với xe quá tải; •
Loại bỏ các phiên cân bị lỗi khi có xe máy hoặc xe thô sơ đi vào vùng
cân khi xe lưu thông qua; •
Kiểm tra xác nhận hoặc sửa lại loại xe đối với xe xitec đối với các xe
có hành vi phạm tải trọng vượt quá 10% tới 20% giới hạn tải trọng
cho phép. |
•
Tích hợp hệ thống đo lường kích thước xe bao gồm chiều dài, rộng
và cao với sai số <20 cm, hệ thống có thể xác định được các xe
chở quá khổ so với đăng kiểm, 1 thiết bị quản lý được 4 làn xe cho
phép phát hiện khi xe di chuyển hay dừng, stop and go. •
Tích hợp hệ thống đếm và chụp hình trục xe , xác định loại phương
tiện giúp tăng cường độ chính xác và phân loại phương tiện,
dễ dàng tích hợp với hêt thống thu phí ETC để xác định các xe
phân loại 4, loại 5 …. Ngoài ra phần mềm còn hổ trợ tính năng 3D
vẽ lại mô hình của xe đi qua hệ thống. |
|
Phân hệ Quản trị hệ thống |
Phân
hệ Sáng lọc, phát hiện và hiện thị các trường hợp vi phạm |
Phân
hệ Kết nối với các trạm cân khác
được lắp đặt sau |
|
• Quản
lý người dùng: quản trị thông tin người dùng trong hệ thống thông qua các chức
năng thêm, sửa, xóa, phân quyền người dùng. Quản lý
đăng nhập, đăng xuất, đổi mật khẩu của người dùng. • An ninh bảo mật: Chức
năng này nhằm đảm bảo tính an toàn, bảo mật cho hệ thống. Hệ thống có các chức
năng lưu lại thao tác người dùng theo từng
user và theo thời gian, quản lý đăng nhập qua tài khoản, qua địa chỉ IP khi
truy cập vào cơ sở dữ liệu. • Quản lý thiết bị. • Quản trị Cơ sở dữ liệu. |
•
Đảm bảo việc phát hiện ra đúng các trường hợp vi phạm, không bỏ
sót các trường hợp vi phạm quá tải trọng. •
Hiển thị thông báo các trường hợp vi phạm: Hiển thị tức thời thông
tin xe quá tải trên phần mềm. |
•
Kết nối và nhận dữ liệu của trạm cân khác được đầu tư sau này. |
